Detailní popis produktu

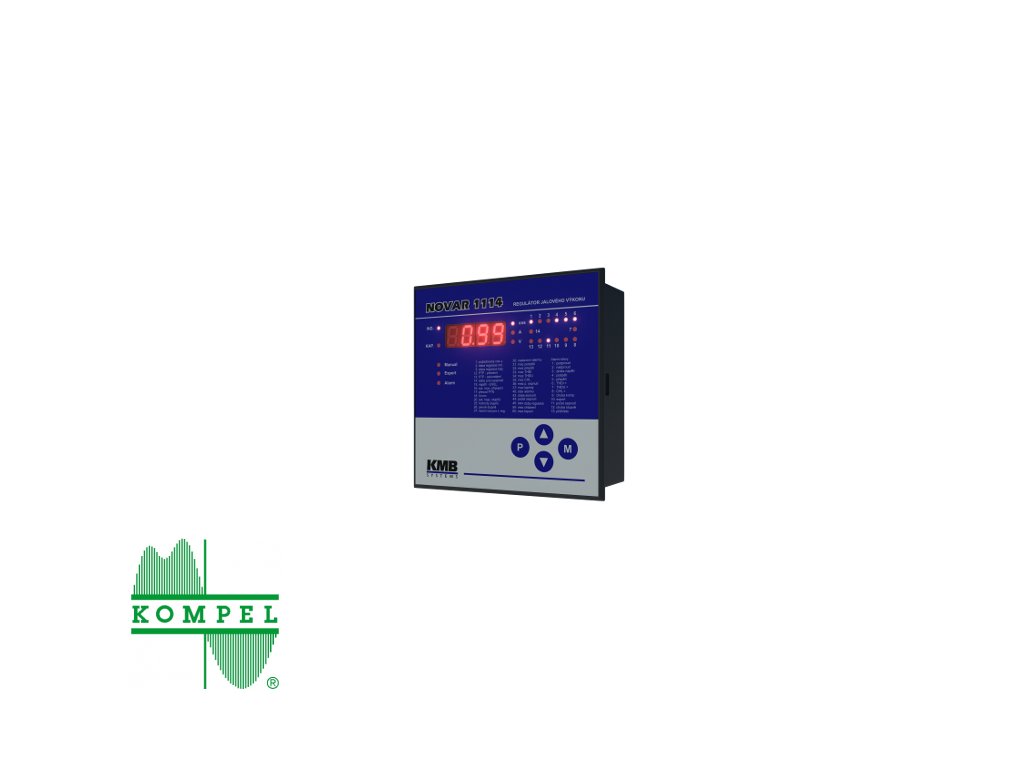

Regulátory jalového výkonu NOVAR 1106, 1114

jsou plně automatické přístroje umožňující optimální řízení kompenzace jalového výkonu. Z hlediska připojení jsou kompatibilní s původními typy NOVAR 1xx/2xx. Jsou určeny pro aplikace, které vyžadují vysokou přesnost regulace i při malém zatížení, řízení ventilace a případně další rozšiřující funkce.

Regulace probíhá ve všech čtyřech kvadrantech a její rychlost je závislá jak na velikosti regulační odchylky, tak na její polaritě (překompenzování či nedokompenzování) . Připínání a odpínání kompenzačních kondenzátorů je prováděno tak, aby optimální stav kompenzace byl dosažen jediným regulačním zásahem a minimálním počtem přepínaných stupňů. Přitom přístroj volí jednotlivé stupně s ohledem na jejich rovnoměrné zatěžování a přednostně připíná stupně, které byly odepnuty nejdéle a jejichž zbytkový náboj je tedy minimální.

Klíčové vlastnosti

• panel 144 x 144 mm
• společný napájecí a měřicí vstup
• 6 nebo 14 relé + alarmové relé
• možnost kom. rozhraní RS-485
• volitlně možnost napájecího napětí do 500 V (modely S400)
• citlivost měření proudu 2 mA
• plně automatické nastavení, automatické rozpoznání přípojení i velkosti stupňů
• chytrý spínací algoritmus pro prodloužení života jednotlivých komponent
• vysoká přesnost měření proudu a účiníku
• přesné měření a regulace i v zarušených podmínkách
• vyhodnocení THD a měření až 19. harmonické
• sledování harmonizkého zatížení kondenzátorů pro jejich ochranu
• vestavěný teplotní senzor
• volitelné relé pro spínání topení/chlazení

Regulátory jalového výkonu NOVAR 1206 a NOVAR 1214

jsou plně automatické přístroje umožňující optimální řízení kompenzace jalového výkonu. Měřící vstup napětí je oddělený od napájecího napětí a jsou vybaveny vstupem pro volbu druhého tarifu. Oddělný měřicí vstup umožňuje jejich nasazení v aplikacích VN.

Regulace probíhá ve všech čtyřech kvadrantech a její rychlost je závislá jak na velikosti regulační odchylky, tak na její polaritě (překompenzování či nedokompenzování) . Připínání a odpínání kompenzačních kondenzátorů je prováděno tak, aby optimální stav kompenzace byl dosažen jediným regulačním zásahem a minimálním počtem přepínaných stupňů. Přitom přístroj volí jednotlivé stupně s ohledem na jejich rovnoměrné zatěžování a přednostně připíná stupně, které byly odepnuty nejdéle a jejichž zbytkový náboj je tedy minimální.

Klíčové vlastnosti

• panel 144 x 144 mm
• oddělené napájení od měření
• 6 nebo 14 relé + alarmové relé
• vstup pro druhý tarif
• volitelné komunikační rozhraní RS-485
• volitlně možnost napájecího napětí do 500 V (modely S400)
• citlivost měření proudu 2 mA
• plně automatické nastavení, automatické rozpoznání přípojení i velkosti stupňů
• chytrý spínací algoritmus pro prodloužení života jednotlivých komponent
• vysoká přesnost měření proudu a účiníku
• přesné měření a regulace i v zarušených podmínkách
• vyhodnocení THD a měření až 19. harmonické
• sledování harmonizkého zatížení kondenzátorů pro jejich ochranu
• vestavěný teplotní senzor
• volitelné relé pro spínání topení/chlazení

Regulátor jalového výkonu řady NOVAR 1312

je určen pro rychlé kompenzační systémy, ve kterých nevyhovují běžné regulátory s reléovými výstupy pro připojení stykačů. Jedná se zejména o systémy, ve kterých dochází k rychlým a častým změnám jalového výkonu nebo o systémy s vysokými nároky na elektromagnetické odrušení a kvalitu napájecí sítě.

• Regulátor umožňuje až 25 regulačních zásahů za sekundu a s tyristorovými spínacími moduly KATKA tvoří optimální řízení kompenzace jalového výkonu. Regulátor také umožňuje realizaci kombinovaných kompenzačních systémů, ve kterých se využívají jak tyristorové spínací moduly, tak i stykače.

  NOVAR 1312-3 se navíc odlišuje tím, že má celkem 3 proudové vstupy a zpracovává vektorový součet signálů všech fázových proudů. Umožňuje tak rychlou kompenzaci podle trojfázového účiníku. Plně třífázové řešení nabízí regulátory řady NOVAR 2400 nebo NOVAR 2700

  Klíčové vlastnosti

  • rychlý regulátor - až 25 regulačních zásahů za sekundu
  • 12 tranzistorových + 2 reléové výstupy + alarmové relé
  • podporuje SSR moduly KATKA 20/80
  • možnost kombinovaných komp. systémů tyristor/stykač
  • citlivost měření proudu 2 mA
  • plně automatické nastavení, automatické rozpoznání přípojení i velkosti stupňů
  • vysoká přesnost měření proudu a účiníku
  • vyhodnocení THD a měření až 19. harmonické
  • sledování harmonizkého zatížení kondenzátorů pro jejich ochranu
  • vestavěný teplotní senzor
  • volitelné relé pro spínání topení/chlazení

NOVAR 1005 a NOVAR 1007

jsou základním typem regulátoru jalového výkonu. Jsou určeny zejména pro méně náročné kompenzační systémy. Jejich hlavní předností je kompaktní provedení (pro instalaci do panelu 96x96 mm) a příznivá cena. Oproti předchůdci NOVAR 5 byla zvýšena proudová citlivost regulátoru pro lepší kompenzaci při nízkém zatížení. Navíc model 1007 má celkem až 8 výstupních relé.

Oba typy regulátoru jsou plně automatické a hlídají neustále stav i funkci kompenzačního systému. Poruchy jsou ihned signalizovány prostřednictvím alarmů. Stejně tak jako jejich vyšší verze NOVAR 1114, obsahují i tyto kompaktní regulátory pokročilý algoritmus pro optimální výběr stupňů. Ten uváženým výběrem aktivních stupňů prakticky prodlužuje životnost celeho systému.

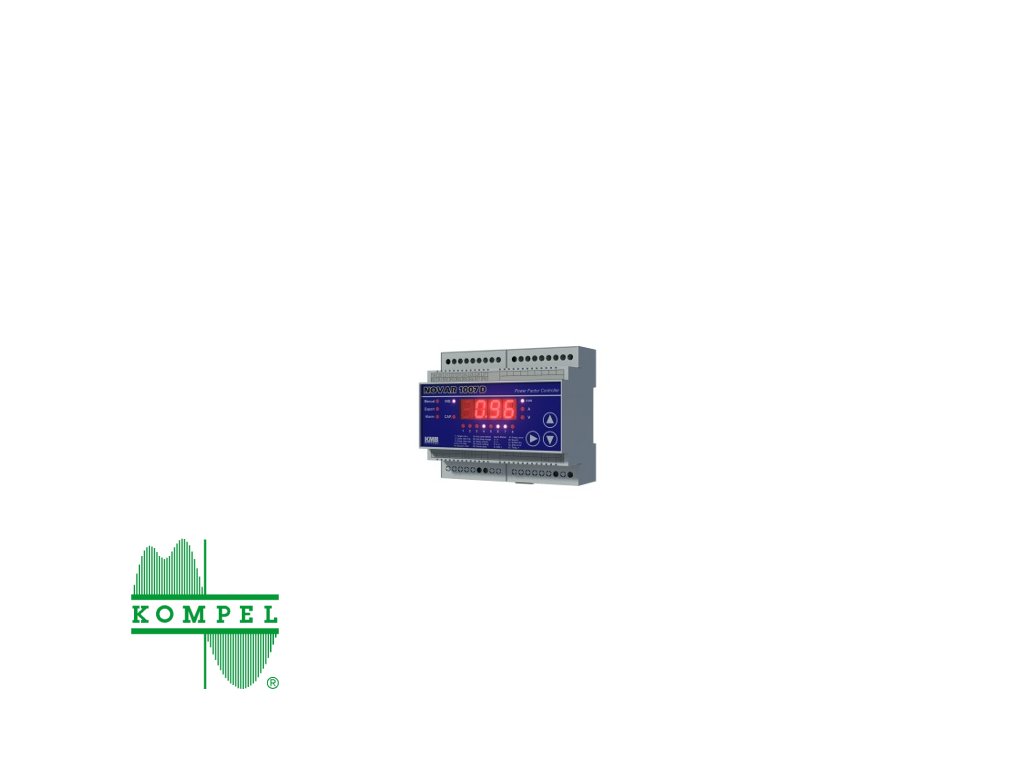

Regulátory se dodávají i v provedení na DIN-lištu pod označením NOVAR 1005D a 1007D.

Klíčové vlastnosti

• kompaktní rozměr 96x96 mm pro instalaci do panelu (NOVAR 1005/1007)
• možnost montáže na DIN-lištu (NOVAR 1005D/1007D)
• 6 (NOVAR 1005) nebo 8 (NOVAR 1007) výstupů
• citlivost měření proudu 20 mA
• plně automatické nastavení, automatické rozpoznání přípojení i velkosti stupňů
• chytrý spínací algoritmus pro prodloužení života jednotlivých komponent
• vysoká přesnost měření proudu a účiníku
• přesné měření a regulace i v zarušených podmínkách
• vyhodnocení THD a měření až 19. harmonické
• sledování harmonizkého zatížení kondenzátorů pro jejich ochranu
• vestavěný teplotní senzor
• volitelné relé pro alarm, spínání topení/chlazení
